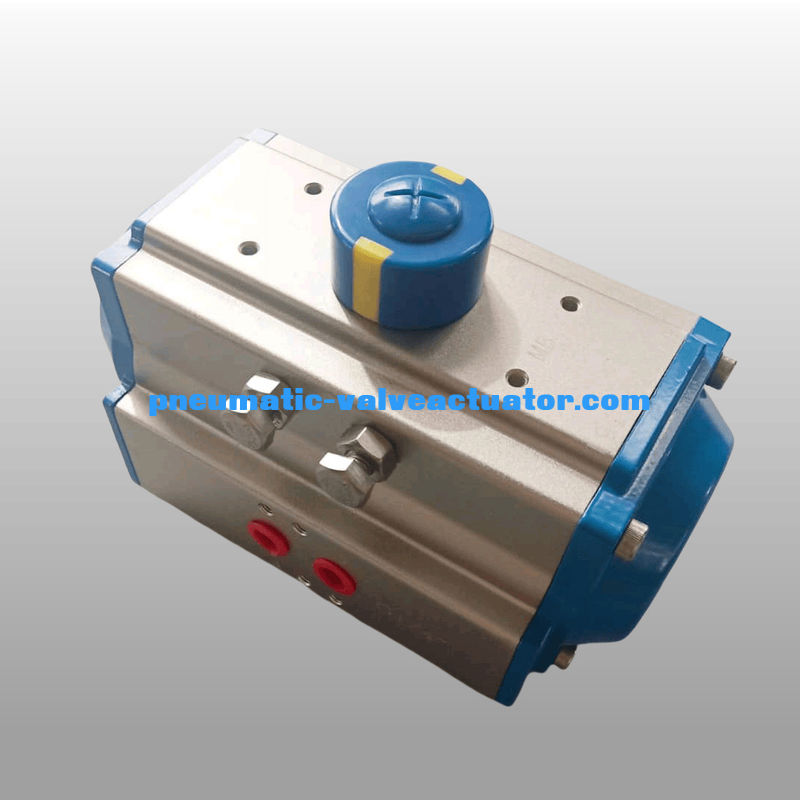

Acionadores de válvulas pneumáticas da série C
Acionador pneumático
Os atuadores pneumáticos da série C oferecem uma solução simples e econômica para suas necessidades de automação de válvulas.A dupla, pistões de rack opostos têm rolamentos de baixo atrito e guias que fornecem alto desempenho, longa vida útil e resposta rápida.Estes pistões podem ser invertidos para reverter a rotação para falhar aplicações abertas.
| Materiais |
Alumínio de liga extrudida |
| Ângulo de rotação |
0 ~ 90 graus |
| Estrutura |
Acionador giratório de rack e pinion |
| Pressão de trabalho |
2 ~ 8bar |
| Tratamento de superfície |
Anodização dura |
| Temperatura de funcionamento |
Temperatura normal: -20oC ((-4°F) ~ 80oC (+176°F);
Temperatura elevada: -15oC ((+5°F) ~ 150oC (+302°F);
Temperatura baixa: -40oC ((-104°F) ~ 80oC (+176°F). |
| Conexão |
NAMUR, ISO5211 e DIN3337 |
| Aplicação |
válvula de esfera, válvula borboleta e máquina rotativa |
| Cor do copo |
cinza, preto, azul-céu, azul escuro, vermelho, laranja |
Acções pneumáticas de dupla ação
CCW
O ar para a porta A força os pistões para fora, fazendo com que o pinhão gire no sentido anti-horário enquanto o ar é esgotado da porta B.
O ar para a porta B força os pistões para dentro, fazendo com que o pinhão gire no sentido horário enquanto o ar está sendo esgotado da porta A.
CW
O ar para a porta A força os pistões para fora, fazendo com que o pinhão gire no sentido horário enquanto o ar é esgotado da porta B.
O ar para a porta B força os pistões para dentro, fazendo com que o pinhão gire no sentido anti-horário enquanto o ar está sendo esgotado da porta A.
Acionadores pneumáticos de retorno de mola
CCW
O ar para a porta A força os pistões para fora, fazendo com que as molas se comprimam, o pinhão gira no sentido anti-horário enquanto o ar está sendo esgotado da porta B.
Perda de pressão do ar na porta A, a energia armazenada nas molas força os pistões para dentro.
CW
O ar para a porta B força os pistões para fora, fazendo com que as molas se comprimam, o pinhão gira no sentido anti-horário enquanto o ar está sendo esgotado da porta B.
Perda de pressão do ar na porta A, a energia armazenada nas molas força os pistões para dentro.
Principais características
- Capacidade de produção superior a 1 MW000,000 ciclos
- Modelos de dupla ação e de retorno de mola
- Instalação direta na válvula: DIN/ISO 5211, DIN 3337 (F03 a F25)
- Instalação do solenoide NAMUR e do interruptor de limite
- Diamante e unidade de saída quadrada em todas as unidades
- Padrão de regulação de duplo curso em todas as unidades
- Indicador de posição visual (aberto/fechado)
Dimensão do atuador pneumático
| Modelo |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Conexão aérea |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
A36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
A254 |
A165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Aplicação do produto
O atuador pneumático da série AT Rack & Pinion é feito de pistões duplos acionados por racks e pinhões.que pode ser adaptado a vários inflamáveis, corrosivo, empoeirado, forte campo magnético, radiação, vibração ambiente corrosivo interior ou exterior.
Automático no domínio da energia elétrica, petroquímica, metalurgia, petróleo, gás, cidade, construção, drenagem, indústria química, refino de petróleo, mineração, central eléctrica, metalurgia, arquitetura,Medicina, alimentação, gás, investigação científica, etc.
