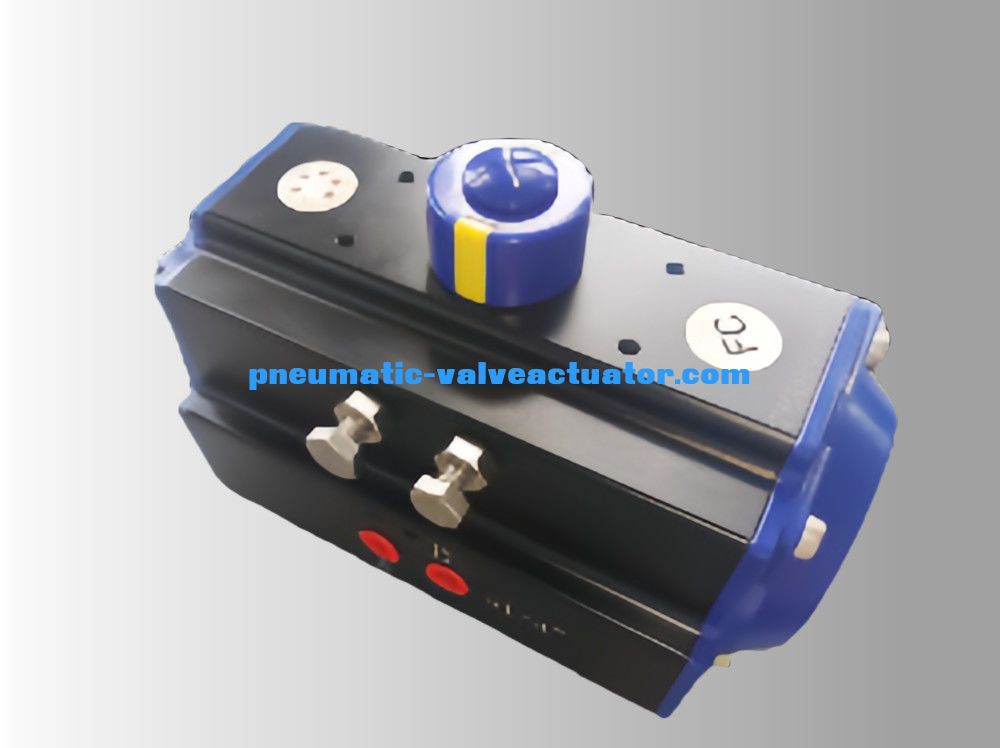

90 graus de acção única corpo preto atuador pneumático para válvulas simples de efeito atuador pneumático
Acionador pneumático
| Materiais |
Alumínio de liga extrudida |
| Ângulo de rotação |
0 a 90 graus ± 5° |
| Estrutura |
Acionador giratório com suportes e pinhões |
| Pressão de trabalho |
2 ~ 8bar |
| Tratamento de superfície |
Anodizantes duros |
| Temperatura de funcionamento |
Temperatura normal: -20oC ((-4°F) ~ 80oC (+176°F)
Temperatura elevada: -15oC ((+5°F) ~ 150oC (+302°F)
Temperatura baixa: -40oC ((-104°F) ~ 80oC (+176°F) |
| Conexão |
NAMUR, ISO5211 e DIN3337 |
| Aplicação |
válvula de esfera, válvula borboleta e máquina rotativa |
| Cor de cabeçalho |
cinza, preto, azul-céu, azul escuro, vermelho, laranja |
Construção de atuadores pneumáticos da série AT
1. Indicador
Indicador de posição com NAMUR é conveniente para montar acessórios como caixa de interruptor de limite, posicionador e assim por diante.
2Pinion
O pinhão é de alta precisão e integrativo, feito de aço liga de níquel, totalmente conforme com as últimas normas da ISO5211, DIN3337, NAMUR.As dimensões podem ser personalizadas e o aço inoxidável está disponível.
3. Corpo do atuador
De acordo com os diferentes requisitos, o corpo de liga de alumínio extrudido ASTM6005 pode ser tratado com anodizado duro, poliéster em pó pintado (cores diferentes estão disponíveis, tais como azul, laranja,amarelo, etc.) ou PTFE ou revestidos de níquel.
4- Capas de ponta.
Poliéster em pó de alumínio fundido sob pressão, pintado em diferentes cores, PTFE ou revestido de níquel.
5. Pistões
Os pistões de rack duplo são feitos de alumínio fundido a pressão tratado com anodizado duro ou feito de aço fundido com galvanização.Posição de montagem simétrica, longa vida do ciclo e funcionamento rápido,Reversão da rotação simplesmente por inversão dos pistões.
6Ajuste de viagem
Os dois parafusos de regulação de travagem externos independentes podem ajustar 5 ̊ em direções abertas e fechadas de forma fácil e precisa.
7Molas de alto desempenho
As molas de revestimento pré-carregadas são fabricadas a partir do material de alta qualidade para resistência à corrosão e vida útil mais longa,que podem ser desmontados de forma segura e conveniente para satisfazer diferentes requisitos de binário, alterando a quantidade de molas.
8. Rolamentos e guias
Feito de material composto de baixa fricção, de longa duração, para evitar o contato direto entre metais.
9. Anéis O
Os anéis O de borracha NBR proporcionam uma operação sem problemas em intervalos de temperatura padrão.
Dimensão do atuador pneumático
| Modelo |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Conexão aérea |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
A36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
A254 |
A165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Aplicação do produto
O atuador pneumático da série AT é feito de pistões duplos acionados por racks e pinos.que pode ser adaptado a vários inflamáveis, corrosivo, empoeirado, forte campo magnético, radiação, vibração ambiente corrosivo interior ou exterior.
Automático no domínio da energia elétrica, petroquímica, metalurgia, petróleo, gás, cidade, construção, drenagem, indústria química, refino de petróleo, mineração, central eléctrica, metalurgia, arquitetura,Medicina, alimentação, gás, investigação científica, etc.
