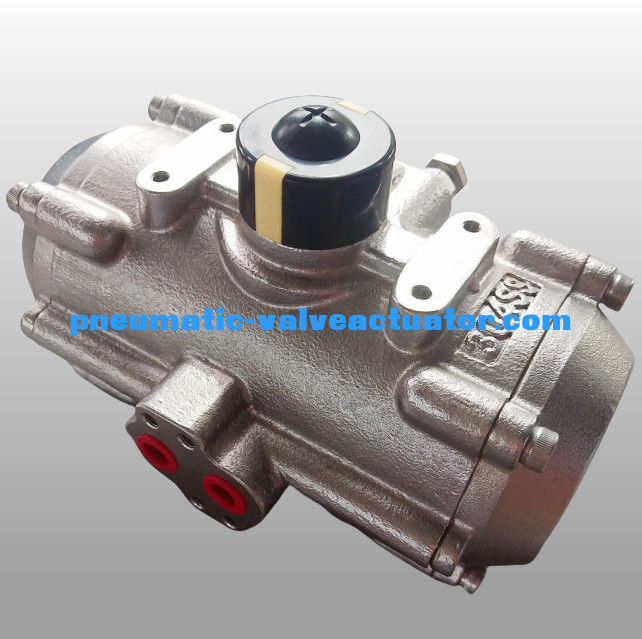

Válvulas de controlo de accionamento de aço inoxidável de duplo efeito, de efeito simples e de efeito pneumático
Acionador pneumático
| Materiais |
SS304, SS316 |
| Ângulo de rotação |
0 ~ 90 graus |
| Estrutura |
Acionador giratório de rack e pinion |
| Pressão de trabalho |
2 ~ 8bar |
| Tratamento de superfície |
Anodização dura |
| Temperatura de funcionamento |
Temperatura normal: -20oC ((-4°F) ~ 80oC (+176°F);
Temperatura elevada: -15oC ((+5°F) ~ 150oC (+302°F);
Temperatura baixa: -40oC ((-104°F) ~ 80oC (+176°F). |
| Conexão |
NAMUR, ISO5211 e DIN3337 |
| Aplicação |
válvula de esfera, válvula borboleta e máquina rotativa |
| Cor do copo |
cinza, preto, azul-céu, azul escuro, vermelho, laranja |
Acções pneumáticas de aço inoxidável
Os atuadores da série SS levam a resistência à corrosão ao extremo com todas as grandes características de engenharia que nos diferenciam da concorrência.Os nossos atuadores de aço inoxidável estão em conformidade com o padrão ISO que torna a automação de válvulas fácil e econômica.Através de pesquisa, desenvolvimento e design, os atuadores pneumáticos da série AT incorporam os mais recentes materiais tecnológicos e uma ideia inovadora.
Conformidade total com as últimas especificações: ISO5211, DIN3337 e VDINDE-3854, NAMUR.
O corpo de alumínio de extrusão de alta intensidade possui uma superfície interna afiada revestida com oxigenação de ânodo duro para uma longa vida útil.
A excelente construção compacta e modernizada, juntamente com as múltiplas especificações, torna a selecção económica e benéfica.
Todas as superfícies de ação adotam rolamentos de alta qualidade, resultando em baixo atrito, alta vida útil do ciclo e sem ruído
Os dois parafusos de regulação de curso externos independentes podem ajustar de forma fácil e precisa ± 5° tanto na direção aberta como na direção próxima.
Os mesmos atuadores de contorno têm os modos funcionais de dupla ação e ação única (Primavera - Retorno).
Indicador multifunção com NAMUR é conveniente para montagem de acessórios.
A mola de carga pré-comprimida é conveniente para a montagem segura e os procedimentos de demolição.
Os pistões de alumínio de fundição a pressão e as tampas de ponta têm alta intensidade e peso leve.
Existem diferentes materiais de anéis O disponíveis para altas e baixas temperaturas.
As válvulas solenoides são facilmente montadas sem qualquer prancha de ligação.
Principais características
Os atuadores rotativos pneumáticos são amplamente utilizados em válvulas de esferas e válvulas borboleta.
Baixo custo, design compacto, longa vida útil.
Tipo de atuador pneumático: ação única (retorno da mola) ou ação dupla.
Cor: laranja, azul, preto, cinza escuro. Aceitamos cores e marca OEM.
Pressão de funcionamento do atuador pneumático: 0,3 a 0,8 MPa
Conexão inferior: ISO 5211
Norma de válvulas solenoides: Namur
Acessórios do atuador pneumático: caixa de interruptores de limite, válvula de solenoide, posicionador.
Dimensão do atuador pneumático
| Modelo |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Conexão aérea |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
A36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
A254 |
A165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Aplicação do produto
O atuador pneumático da série AT é feito de pistões duplos acionados por racks e pinos.que pode ser adaptado a vários inflamáveis, corrosivo, empoeirado, forte campo magnético, radiação, vibração ambiente corrosivo interior ou exterior.
Automático no domínio da energia elétrica, petroquímica, metalurgia, petróleo, gás, cidade, construção, drenagem, indústria química, refino de petróleo, mineração, central eléctrica, metalurgia, arquitetura,Medicina, alimentação, gás, investigação científica, etc.
