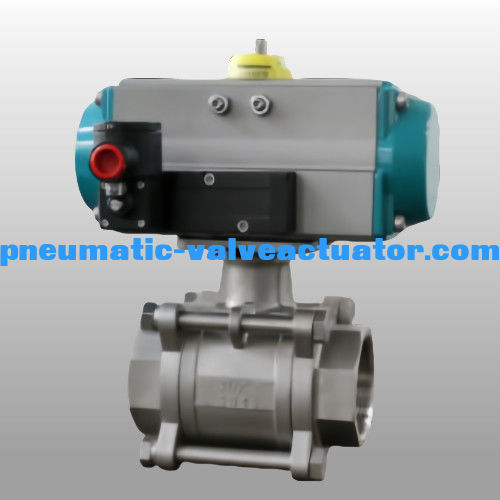

Válvula de esfera pneumática de liga de alumínio Válvula de esfera pneumática rotativa
Acionador pneumático
| Materiais |
Alumínio de liga extrudida |
| Ângulo de rotação |
0 ~ 90 graus |
| Estrutura |
Acionador giratório de rack e pinion |
| Pressão de trabalho |
2 ~ 8bar |
| Tratamento de superfície |
Anodização dura |
| Temperatura de funcionamento |
Temperatura normal: -20oC ((-4°F) ~ 80oC (+176°F);
Temperatura elevada: -15oC ((+5°F) ~ 150oC (+302°F);
Temperatura baixa: -40oC ((-104°F) ~ 80oC (+176°F). |
| Conexão |
NAMUR, ISO5211 e DIN3337 |
| Aplicação |
válvula de esfera, válvula borboleta e máquina rotativa |
| Cor do copo |
cinza, preto, azul-céu, azul escuro, vermelho, laranja |
Declaração de utilização e selecção dos atuadores pneumáticos da série AT
Através de pesquisa, desenvolvimento e design, os atuadores pneumáticos da série AT incorporam os mais recentes materiais tecnológicos e uma ideia inovadora.
Conformidade total com as últimas especificações: ISO5211,DIN3337 e VDINDE-3854,NAMUR.
A extrusão de alumínio de alta intensidadeO corpo possuium afiadosuperfície internarevestido com oxigenação de ânodo duro para uma longa vida útil.LO quê?coeficientede atrito e rápidodesempenho.
Excelente compacto emodernizada construção juntamente com multi especificações fazA selecção é económica e benéfica.
Todas as superfícies de ação adotam rolamentos de alta qualidaderesultanteem baixo atrito, vida útil de ciclo elevado, e sem ruído
Os dois traços externos independentesajustamentoos parafusos podem ajustar-se de forma fácil e precisa ±5°em direcções abertas e fechadas.
Os mesmos atuadores de contorno têm os modos funcionais de dupla ação e ação única (Primavera - Retorno).
Indicador multifunção com NAMUR é conveniente para montagem de acessórios.
A mola de carga pré-comprimida é conveniente para a montagem segura e os procedimentos de demolição.
Os pistões de alumínio de fundição a pressão e as tampas de ponta têm alta intensidade e peso leve.
Existem diferentes materiais de anéis O disponíveis para altas e baixas temperaturas.
SolenoideAs válvulas são facilmente montadas sem qualquer prancha de ligação.
Principais características
Os atuadores rotativos pneumáticos são amplamente utilizados em válvulas de esferas e válvulas borboleta.
Baixo custo, design compacto, longa vida útil.
Tipo de atuador pneumático: ação única (retorno da mola) ou ação dupla.
Cor: laranja, azul, preto, cinza escuro. Aceitamos cores e marca OEM.
Pressão de funcionamento do atuador pneumático: 0,3 a 0,8 MPa
Conexão inferior: ISO 5211
Norma de válvulas solenoides: Namur
Acessórios do atuador pneumático: caixa de interruptores de limite, válvula de solenoide, posicionador.
Dimensão do atuador pneumático
| Modelo |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Conexão aérea |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
A36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
A254 |
A165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Aplicação do produto
O atuador pneumático da série AT é feito de pistões duplos acionados por racks e pinos.que pode ser adaptado a vários inflamáveis, corrosivo, empoeirado, forte campo magnético, radiação, vibração ambiente corrosivo interior ou exterior.
Automático no domínio da energia elétrica, petroquímica, metalurgia, petróleo, gás, cidade, construção, drenagem, indústria química, refino de petróleo, mineração, central eléctrica, metalurgia, arquitetura,Medicina, alimentação, gás, investigação científica, etc.
