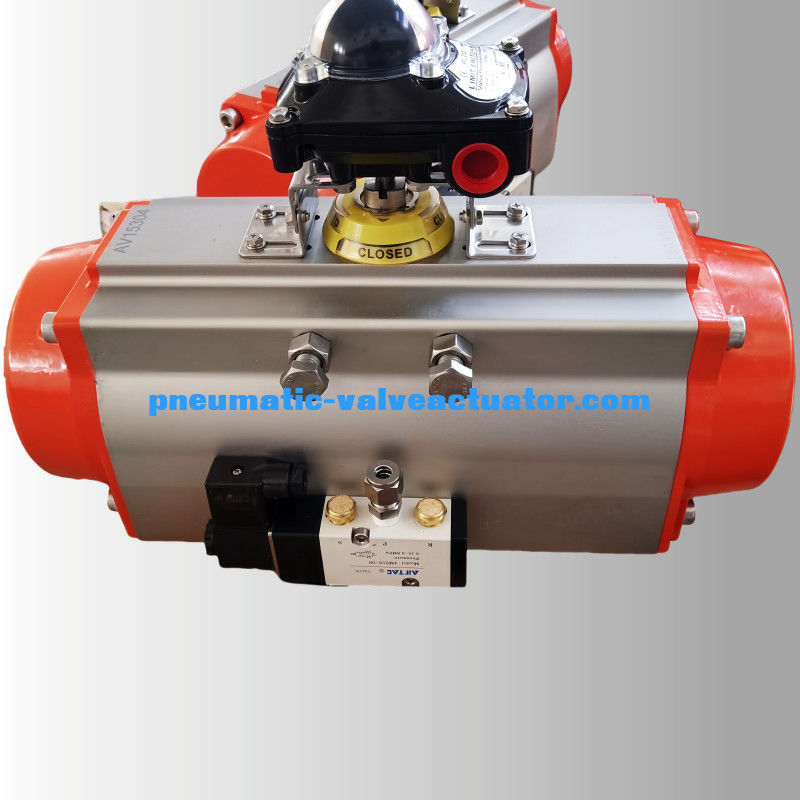

Válvulas de controlo de atuadores pneumáticos rotativos de quatro voltas
Acionador pneumático
| Materiais |
Alumínio de liga extrudida |
| Ângulo de rotação |
0 ~ 90 graus |
| Estrutura |
Acionador giratório de rack e pinion |
| Pressão de trabalho |
2 ~ 8bar |
| Tratamento de superfície |
Anodização dura |
| Temperatura de funcionamento |
Temperatura normal: -20oC ((-4°F) ~ 80oC (+176°F);
Temperatura elevada: -15oC ((+5°F) ~ 150oC (+302°F);
Temperatura baixa: -40oC ((-104°F) ~ 80oC (+176°F). |
| Conexão |
NAMUR, ISO5211 e DIN3337 |
| Aplicação |
válvula de esfera, válvula borboleta e máquina rotativa |
| Cor do copo |
cinza, preto, azul-céu, azul escuro, vermelho, laranja |
Construção de atuadores pneumáticos
1, Indicador
Indicador de posição do atuador pneumático com NAMUR é conveniente para montar acessórios como caixa de interruptor de limite, posicionador e assim por diante.
2, Pinion
O pinhão do atuador pneumático é de alta precisão e integrativo, feito de aço ligado a níquel, totalmente conforme com as últimas normas ISO5211, DIN3337, NAMUR.As dimensões podem ser personalizadas e o aço inoxidável está disponível.
3, Corpo do atuador
De acordo com os diferentes requisitos, a liga de alumínio extrudido ASTM6005.Poliéster em pó pintado (disponível em diferentes cores, como azul), laranja, amarela, etc.), revestidas de PTFE ou níquel.
4, Capítulos finais
Actuador pneumático Poliéster de alumínio em pó de fundição a pressão, pintado em diferentes cores, PTFE ou níquel.
5, pistões
Os pistões de rack gêmeos são feitos de alumínio de fundição a óleo tratado com anodizado duro ou feito de aço fundido com galvanização.Reversão da rotação simplesmente por inversão dos pistões.
6, Ajuste de viagem
Os parafusos de regulação externos independentes de travagem podem ajustar ± 5° em direcções abertas e fechadas com facilidade e precisão.
7, Molas de alto desempenho
As molas de revestimento pré-carregadas são feitas a partir do teste de alto desempenho para resistência à corrosão e vida útil mais longa,O sistema de torque de travagem é um sistema de travagem de travagem de travagem de travagem de travagem de travagem de travagem de travagem de travagem de travagem de travagem de travagem de travagem..
8, Rolamentos e guias
Actuação Pneumática de Pinion de Alumínio em Repositorio Actuação de Quarto de Volta de Ar ISO5211/DIN3337 feita de material composto de baixo atrito e longa vida, para evitar o contato direto entre metais.A manutenção e a substituição são fáceis e convenientes.
9, O-rings
Os anéis O de borracha NBR garantem uma operação sem problemas a temperaturas normais.
Principais características
- Projeto de suportes e pinhões
- Compacto e leve
- Padrão de montagem ISO 5211
- Paradas ajustáveis para posições abertas e fechadas
- Dimensões de montagem dos acessórios em conformidade com as especificações NAMUR
- Dentes de engrenagem mecanizados proporcionam vida mais longa e operação mais suave
- Alta duração do ciclo com rolamentos de baixo atrito em todas as superfícies móveis e deslizantes
- As molas de segurança contidas evitam riscos de ejecção inadvertida durante a manutenção
- Projeto modular que utiliza o mesmo corpo e tampas de ponta para ambas as versões de dupla ação e de retorno de mola
- Resistente à corrosão com corpo anodizado duro, tampas de ponta revestidas com PTFE e fixações de aço inoxidável
Dimensão do atuador pneumático
| Modelo |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Conexão aérea |
|
ATO32
|
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
A36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
A254 |
A165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Aplicação do produto
O atuador pneumático da série AT é feito de pistões duplos acionados por racks e pinos.que pode ser adaptado a vários inflamáveis, corrosivo, empoeirado, forte campo magnético, radiação, vibração ambiente corrosivo interior ou exterior.
Automático no domínio da energia elétrica, petroquímica, metalurgia, petróleo, gás, cidade, construção, drenagem, indústria química, refino de petróleo, mineração, central eléctrica, metalurgia, arquitetura,Medicina, alimentação, gás, investigação científica, etc.
