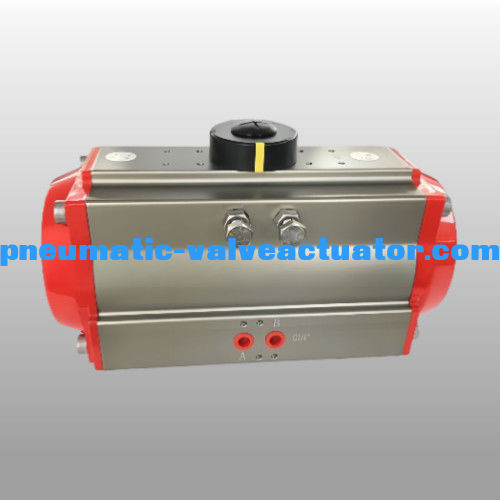

Receptor de tração rotativo de liga de alumínio e atuador pneumático de pivô
Acionador pneumático
| Materiais |
Alumínio de liga extrudida |
| Ângulo de rotação |
0 ~ 90 graus |
| Estrutura |
Acionador giratório de rack e pinion |
| Pressão de trabalho |
2 ~ 8bar |
| Tratamento de superfície |
Anodização dura |
| Temperatura de funcionamento |
Temperatura normal: -20oC ((-4°F) ~ 80oC (+176°F);
Temperatura elevada: -15oC ((+5°F) ~ 150oC (+302°F);
Temperatura baixa: -40oC ((-104°F) ~ 80oC (+176°F). |
| Conexão |
NAMUR, ISO5211 e DIN3337 |
| Aplicação |
válvula de esfera, válvula borboleta e máquina rotativa |
| Cor do copo |
cinza, preto, azul-céu, azul escuro, vermelho, laranja |
Declaração de utilização e de selecção dos atuadores pneumáticos de suportes e pinos
Através da pesquisa, desenvolvimento e design, os atuadores pneumáticos rack e pinion incorporam os mais recentes materiais tecnológicos e uma ideia inovadora.
Conformidade total com as últimas especificações: ISO5211,DIN3337 e VDINDE-3854,NAMUR.
A extrusão de alumínio de alta intensidadeO corpo possuium afiadosuperfície internarevestido com oxigenação de ânodo duro para uma longa vida útil.LO quê?coeficientede atrito e rápidodesempenho.
Excelente compacto emodernizada construção juntamente com multi especificações fazA selecção é económica e benéfica.
Todas as superfícies de ação adotam rolamentos de alta qualidaderesultanteem baixo atrito, vida útil de ciclo elevado, e sem ruído
Os dois traços externos independentesajustamentoos parafusos podem ajustar-se de forma fácil e precisa ±5°em direcções abertas e fechadas.
Os mesmos atuadores de contorno têm os modos funcionais de dupla ação e ação única (Primavera - Retorno).
Indicador multifunção com NAMUR é conveniente para montagem de acessórios.
A mola de carga pré-comprimida é conveniente para a montagem segura e os procedimentos de demolição.
Os pistões de alumínio de fundição a pressão e as tampas de ponta têm alta intensidade e peso leve.
Existem diferentes materiais de anéis O disponíveis para altas e baixas temperaturas.
SolenoideAs válvulas são facilmente montadas sem qualquer prancha de ligação.
Principais características
- Projeto de suportes e pinhões
- Compacto e leve
- Padrão de montagem ISO 5211
- Paradas ajustáveis para posições abertas e fechadas
- Dimensões de montagem dos acessórios em conformidade com as especificações NAMUR
- Dentes de engrenagem mecanizados proporcionam vida mais longa e operação mais suave
- Alta duração do ciclo com rolamentos de baixo atrito em todas as superfícies móveis e deslizantes
- As molas de segurança contidas evitam riscos de ejecção inadvertida durante a manutenção
- Projeto modular que utiliza o mesmo corpo e tampas de ponta para ambas as versões de dupla ação e de retorno de mola
- Resistente à corrosão com corpo anodizado duro, tampas de ponta revestidas com PTFE e fixações de aço inoxidável
Dimensão do atuador pneumático
| Modelo |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Conexão aérea |
|
ATO32
|
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
A36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
A254 |
A165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Aplicação do produto
O atuador pneumático da série AT é feito de pistões duplos acionados por racks e pinos.que pode ser adaptado a vários inflamáveis, corrosivo, empoeirado, forte campo magnético, radiação, vibração ambiente corrosivo interior ou exterior.
Automático no domínio da energia elétrica, petroquímica, metalurgia, petróleo, gás, cidade, construção, drenagem, indústria química, refino de petróleo, mineração, central eléctrica, metalurgia, arquitetura,Medicina, alimentação, gás, investigação científica, etc.
