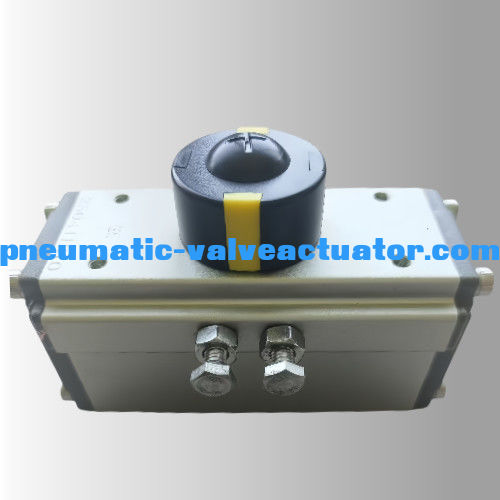

AT40 Acionador pneumático para válvula com suportes e pinos de dupla ação
  • AT40 Acionador pneumático para válvula com suportes e pinos de dupla ação
  • AT40 Acionador pneumático para válvula com suportes e pinos de dupla ação
  • AT40 Acionador pneumático para válvula com suportes e pinos de dupla ação
AT40 Acionador pneumático para válvula com suportes e pinos de dupla ação

AT40 Acionador pneumático para válvula com suportes e pinos de dupla ação

Lugar de origem China
Marca OEM
Certificação CE,ATEX,ISO9001
Número do modelo AT40
Detalhes do produto
Tipo:
Retorno da mola de dupla ação
Materiais:
liga de alumínio
Estrutura:
Rack & Pinion
Aplicação:
Válvula de controlo automática
Potência:
Pneumático
temperatura:
Temperatura normal, baixa temperatura, alta temperatura
Mídia:
óleo hidráulico ou água
Cores:
azul, cinza, de acordo com as exigências do cliente, personalizado
Tamanho:
32 mm a 400 mm
Termos de pagamento e envio
Quantidade de ordem mínima
1 PCS
Preço
10-2000
Detalhes da embalagem
Esfera+caixa de cartão+caixinha de madeira
Tempo de entrega
3-7 dias
Termos de pagamento
T/T
Habilidade da fonte
1000 pcs por dia
Descrição do produto

AT40 Acionador pneumático para válvula com suportes e pinos de dupla ação



Acionador pneumático




Materiais Alumínio de liga extrudida
Ângulo de rotação 0 ~ 90 graus
Estrutura Acionador giratório de rack e pinion
Pressão de trabalho 2 ~ 8bar
Tratamento de superfície Anodização dura
Temperatura de funcionamento Temperatura normal: -20oC ((-4°F) ~ 80oC (+176°F);

Temperatura elevada: -15oC ((+5°F) ~ 150oC (+302°F);

Temperatura baixa: -40oC ((-104°F) ~ 80oC (+176°F).
Conexão NAMUR, ISO5211 e DIN3337
Aplicação válvula de esfera, válvula borboleta e máquina rotativa
Cor do copo cinza, preto, azul-céu, azul escuro, vermelho, laranja





Acções pneumáticas de dupla ação
CCW
O ar para a porta A força os pistões para fora, fazendo com que o pinhão gire no sentido anti-horário enquanto o ar é esgotado da porta B.
O ar para a porta B força os pistões para dentro, fazendo com que o pinhão gire no sentido horário enquanto o ar está sendo esgotado da porta A.


CW
O ar para a porta A força os pistões para fora, fazendo com que o pinhão gire no sentido horário enquanto o ar é esgotado da porta B.
O ar para a porta B força os pistões para dentro, fazendo com que o pinhão gire no sentido anti-horário enquanto o ar está sendo esgotado da porta A.



Acionadores pneumáticos de retorno de mola
CCW
O ar para a porta A força os pistões para fora, fazendo com que as molas se comprimam, o pinhão gira no sentido anti-horário enquanto o ar está sendo esgotado da porta B.
Perda de pressão do ar na porta A, a energia armazenada nas molas força os pistões para dentro.

CW
O ar para a porta B força os pistões para fora, fazendo com que as molas se comprimam, o pinhão gira no sentido anti-horário enquanto o ar está sendo esgotado da porta B.
Perda de pressão do ar na porta A, a energia armazenada nas molas força os pistões para dentro.



Principais características



  • Capacidade de produção superior a 1 MW000,000 ciclos
  • Modelos de dupla ação e de retorno de mola
  • Instalação direta na válvula: DIN/ISO 5211, DIN 3337 (F03 a F25)
  • Instalação do solenoide NAMUR e do interruptor de limite
  • Diamante e unidade de saída quadrada em todas as unidades
  • Padrão de regulação de duplo curso em todas as unidades
  • Indicador de posição visual (aberto/fechado)



Dimensão do atuador pneumático



Modelo A B C D H × I G N J K L M Conexão aérea
ATO32 110 45 45 20 50×25 12 9 A36   M5×7.5

G1/8"
AT040 122 60 65 20 80×30 14 11 A50 A36 M6 × 10 M5×7.5 NAMUR G1/4"
AT052 147 72 72 20 80×30 14 11 A50 A36 M6 × 10 M5×7.5 NAMUR G1/4"
AT063 172 88 83 20 80×30 18 14 A70 A50 M8 × 13 M6 × 10 NAMUR G1/4"
AT075 184 100 95 20 80×30 20 14 A70 A50 M8 × 13 M6 × 10 NAMUR G1/4"
AT083 204 109 103 20 80×30 21 17 A70 A50 M8 × 13 M6 × 10 NAMUR G1/4"
AT092 262 117 109 20 80×30 22 17 A70 A50 M8 × 13 M6 × 10 NAMUR G1/4"
AT105 268 133 121 20 80×30 26 22 A102 A70 M10 × 16 M8 × 13 NAMUR G1/4"
AT125 301 155 143 20 80×30 27 22 A102 A70 M10 × 16 M8 × 13 NAMUR G1/4"
AT140 394 173 152 20 80×30 32 27 A125 A102 M12 × 20 M10 × 16 NAMUR G1/4"
AT160 458 198 174 20 80×30 34 27 A125 A102 M12 × 20 M10 × 16 NAMUR G1/4"
AT190 528 232 206 30 130×30 40 36 A140   M16 × 24   NAMUR G1/4"
AT210 532 257 226 30 130×30 40 36 A140   M16 × 24   NAMUR G1/4"
AT240 660 291 260 30 130×30 50 46 A165   M20 × 25   NAMUR G1/4"
AT270 740 330 294 30 130×30 50 46 A165   M20 × 25   NAMUR G1/2"
AT300 798 354 336 30 130×30 60 46 A165   M20 × 25   NAMUR G1/2"
AT350 880 408 385 30 130×30 60 46 A165   M20 × 25   NAMUR G1/2"
AT400 950 464 516 30 130×30 60 55 A254 A165 8-M16 × 25 M20 × 25 NAMUR G1/2"






Aplicação do produto



O atuador pneumático da série AT Rack & Pinion é feito de pistões duplos acionados por racks e pinhões.que pode ser adaptado a vários inflamáveis, corrosivo, empoeirado, forte campo magnético, radiação, vibração ambiente corrosivo interior ou exterior.


Automático no domínio da energia elétrica, petroquímica, metalurgia, petróleo, gás, cidade, construção, drenagem, indústria química, refino de petróleo, mineração, central eléctrica, metalurgia, arquitetura,Medicina, alimentação, gás, investigação científica, etc.
