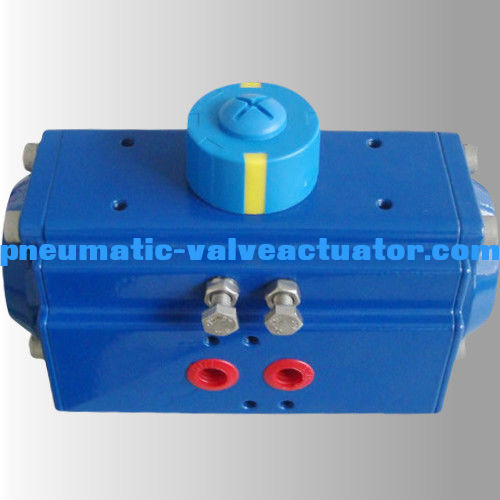

Actuador Pneumático Rack And Pinion Com Revestimento de PTFE Actuador Azul
Acionador pneumático
| Materiais |
Alumínio de liga extrudida |
| Ângulo de rotação |
0 ~ 90 graus |
| Estrutura |
Acionador giratório de rack e pinion |
| Pressão de trabalho |
2 ~ 8bar |
| Tratamento de superfície |
Anodização dura |
| Temperatura de funcionamento |
Temperatura normal: -20oC ((-4°F) ~ 80oC (+176°F);
Temperatura elevada: -15oC ((+5°F) ~ 150oC (+302°F);
Temperatura baixa: -40oC ((-104°F) ~ 80oC (+176°F). |
| Conexão |
NAMUR, ISO5211 e DIN3337 |
| Aplicação |
válvula de esfera, válvula borboleta e máquina rotativa |
| Cor do copo |
cinza, preto, azul-céu, azul escuro, vermelho, laranja |
Acções pneumáticas de dupla ação
CCW
O ar para a porta A força os pistões para fora, fazendo com que o pinhão gire no sentido anti-horário enquanto o ar é esgotado da porta B.
O ar para a porta B força os pistões para dentro, fazendo com que o pinhão gire no sentido horário enquanto o ar está sendo esgotado da porta A.
CW
O ar para a porta A força os pistões para fora, fazendo com que o pinhão gire no sentido horário enquanto o ar é esgotado da porta B.
O ar para a porta B força os pistões para dentro, fazendo com que o pinhão gire no sentido anti-horário enquanto o ar está sendo esgotado da porta A.
Acionadores pneumáticos de retorno de mola
CCW
O ar para a porta A força os pistões para fora, fazendo com que as molas se comprimam, o pinhão gira no sentido anti-horário enquanto o ar está sendo esgotado da porta B.
Perda de pressão do ar na porta A, a energia armazenada nas molas força os pistões para dentro.
CW
O ar para a porta B força os pistões para fora, fazendo com que as molas se comprimam, o pinhão gira no sentido anti-horário enquanto o ar está sendo esgotado da porta B.
Perda de pressão do ar na porta A, a energia armazenada nas molas força os pistões para dentro.
Principais características
Os atuadores rotativos pneumáticos são amplamente utilizados em válvulas de esferas e válvulas borboleta.
Baixo custo, design compacto, longa vida útil.
Tipo de atuador pneumático: ação única (retorno da mola) ou ação dupla.
Cor: laranja, azul, preto, cinza escuro. Aceitamos cores e marca OEM.
Pressão de funcionamento do atuador pneumático: 0,3 a 0,8 MPa
Conexão inferior: ISO 5211
Norma de válvulas solenoides: Namur
Acessórios do atuador pneumático: caixa de interruptores de limite, válvula de solenoide, posicionador.
Dimensão do atuador pneumático
| Modelo |
A |
B |
C |
D |
H × I |
G |
N |
J |
K |
L |
M |
Conexão aérea |
| ATO32 |
110 |
45 |
45 |
20 |
50×25 |
12 |
9 |
A36 |
|
M5×7.5 |
|
G1/8"
|
| AT040 |
122 |
60 |
65 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT052 |
147 |
72 |
72 |
20 |
80×30 |
14 |
11 |
A50 |
A36 |
M6 × 10 |
M5×7.5 |
NAMUR G1/4" |
| AT063 |
172 |
88 |
83 |
20 |
80×30 |
18 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT075 |
184 |
100 |
95 |
20 |
80×30 |
20 |
14 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT083 |
204 |
109 |
103 |
20 |
80×30 |
21 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT092 |
262 |
117 |
109 |
20 |
80×30 |
22 |
17 |
A70 |
A50 |
M8 × 13 |
M6 × 10 |
NAMUR G1/4" |
| AT105 |
268 |
133 |
121 |
20 |
80×30 |
26 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT125 |
301 |
155 |
143 |
20 |
80×30 |
27 |
22 |
A102 |
A70 |
M10 × 16 |
M8 × 13 |
NAMUR G1/4" |
| AT140 |
394 |
173 |
152 |
20 |
80×30 |
32 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT160 |
458 |
198 |
174 |
20 |
80×30 |
34 |
27 |
A125 |
A102 |
M12 × 20 |
M10 × 16 |
NAMUR G1/4" |
| AT190 |
528 |
232 |
206 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT210 |
532 |
257 |
226 |
30 |
130×30 |
40 |
36 |
A140 |
|
M16 × 24 |
|
NAMUR G1/4" |
| AT240 |
660 |
291 |
260 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/4" |
| AT270 |
740 |
330 |
294 |
30 |
130×30 |
50 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT300 |
798 |
354 |
336 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT350 |
880 |
408 |
385 |
30 |
130×30 |
60 |
46 |
A165 |
|
M20 × 25 |
|
NAMUR G1/2" |
| AT400 |
950 |
464 |
516 |
30 |
130×30 |
60 |
55 |
A254 |
A165 |
8-M16 × 25 |
M20 × 25 |
NAMUR G1/2" |
Aplicação do produto
O atuador pneumático da série AT Rack & Pinion é feito de pistões duplos acionados por racks e pinhões.que pode ser adaptado a vários inflamáveis, corrosivo, empoeirado, forte campo magnético, radiação, vibração ambiente corrosivo interior ou exterior.
Automático no domínio da energia elétrica, petroquímica, metalurgia, petróleo, gás, cidade, construção, drenagem, indústria química, refino de petróleo, mineração, central eléctrica, metalurgia, arquitetura,Medicina, alimentação, gás, investigação científica, etc.
